-70度恒温恒湿试验箱制冷原理介绍
恒温恒湿试验箱适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。恒温恒湿试验箱用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。恒温恒湿试验箱常规的温度范围有0℃～+150℃；-20℃～+150℃；-40℃～+150℃；-70℃～+150℃，其中最为复杂的当属-70℃～+150℃。
为什么说最为复杂的当属-70℃～+150℃这个温度范围呢，首先不说高温150度，因为高温相对低温比较容易控制，通俗点说就是没什么技术含量；主要说说低温，排除降温速率这方面，0℃～-40℃低温一般采用一台压缩机即可满足，也就是所谓的单级制冷；而制取-70℃低温时必须使用两台压缩机同时工作才能满足，也就是所谓的复叠式制冷。
-70度高低温试验箱多采用复叠式制冷，分别分为高温部分和低温部分，高温部分多采用制冷R404A或者R507A中温制冷剂，低温部分多采用R23A做低温制冷剂，高温部分和低温部分是两套完全独立的制冷系统，但彼此又是紧密联系配合。

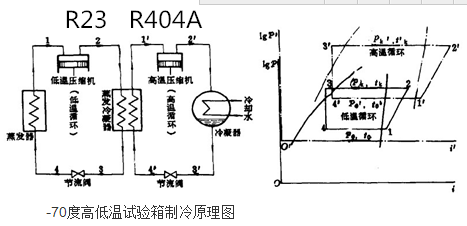

如下图所示，当用户设定
高低温湿热试验箱温度为-70度时，控制器会输出指令给接触器，启动R404A系统的压缩机，压缩机排出高温高压的气体经过冷凝器、干燥过滤器、毛线管等装置最终进入蒸发冷凝器，也就是我们通常所说的板式热交换器；为启动R23冷却做准备，最后回到低温部分R404A压缩机，如此反复循环。
随后当R404系统正常运转数分钟之后，R23系统的压缩机启动，压缩机排出高温高压气体经过蒸发冷凝器即板式热交换器，经毛细管节流降压形成低温低压液态制冷剂，最后进入工作室內箱安装的蒸发器里面，通过蒸发吸热的原理和循环马达不断强制循环工作室气流，带走工作室的热量达到降温目的。
最后要重点说下的是蒸发冷凝器，它既充当着一级R404系统的蒸发器，同时兼备着二级R23系统的冷凝器，属于-70度高低温试验箱制冷系统中的一个比较核心的配件。
